產品名稱：CH-HLJ懸臂梁式稱重傳感器
產品特點：CH-HLJ懸臂梁式稱重傳感器采用優質合金鋼材質，具有高精度、高穩定性等特點，安裝簡便、快速，適用于攪拌站、皮帶秤、配料秤和平臺秤等。
量程：2.5 kN(250kg)、5 kN(500kg)、10 kN(1t)、20 kN(2t)、30 kN(3t)、50 kN(5t)

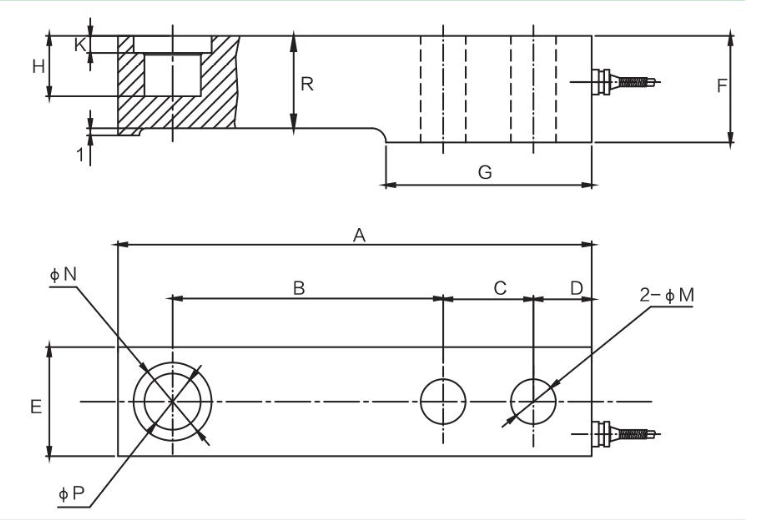

外形尺寸：
|
量程（kN） |
量程 |
|
A |
B |
C |
D |
E |
F |
G |
H |
K |
M |
N |
P |
R |
|
2.5-10 |
0.25-1 |
mm |
133.4 |
76.2 |
25.4 |
16.4 |
30.7 |
30 |
57.9 |
17 |
4.8 |
12.7 |
22 |
15.9 |
28 |
|
20 |
2 |
mm |
136.7 |
76.2 |
25.4 |
16.7 |
36.8 |
36.6 |
57.9 |
23 |
9.5 |
12.7 |
22 |
15.9 |
33 |
|
30 |
3 |
mm |
139.7 |
79.2 |
25.4 |
16.7 |
39 |
36.6 |
57.9 |
23 |
9.5 |
15 |
22 |
15.9 |
34.5 |
|
50 |
5 |
mm |
171.5 |
95.2 |
38.1 |
16.7 |
42.9 |
43 |
73.8 |
29.4 |
11 |
19 |
34.9 |
22.2 |
40 |
技術參數：
|
技術參數 |
|
|
|
|
額定輸出 |
2.0mV/V±1% |
零點平衡 |
±1%F.S |
|
綜合精度 |
0.03%F.S |
輸入阻抗 |
381±4Ω |
|
線性、滯后性 |
±0.03%F.S |
輸出阻抗 |
350±1Ω |
|
重復性 |
±0.03%F.S |
絕緣電阻 |
≥5000MΩ |
|
蠕變 |
±0.03%F.S/30min |
允許工作電壓 |
5～15V/DC |
|
零點溫度影響 |
±0.02%/10℃ |
工作溫度范圍 |
-30℃～+70℃ |
|
輸出溫度影響 |
±0.02%/10℃ |
安全過載 |
150%F.S |
|
接線方式 |
激勵（+）：紅， 激勵（-）：黑； 信號（+）：綠， 信號（-）：白 |
||
