產品名稱:CH-SB 懸臂梁式稱重傳感器

產品特點:CH-SB懸臂梁式稱重傳感器采用優質合金鋼材質,具有高精度、高穩定性等特點,安裝簡便、快速,適用于攪拌站、皮帶秤、配料秤和平臺秤等。

量程:3kN(300kg)、5kN(500kg)、10kN(1t)、20kN(2t)、30kN(3t)、50kN(5t)、80kN(8t)。

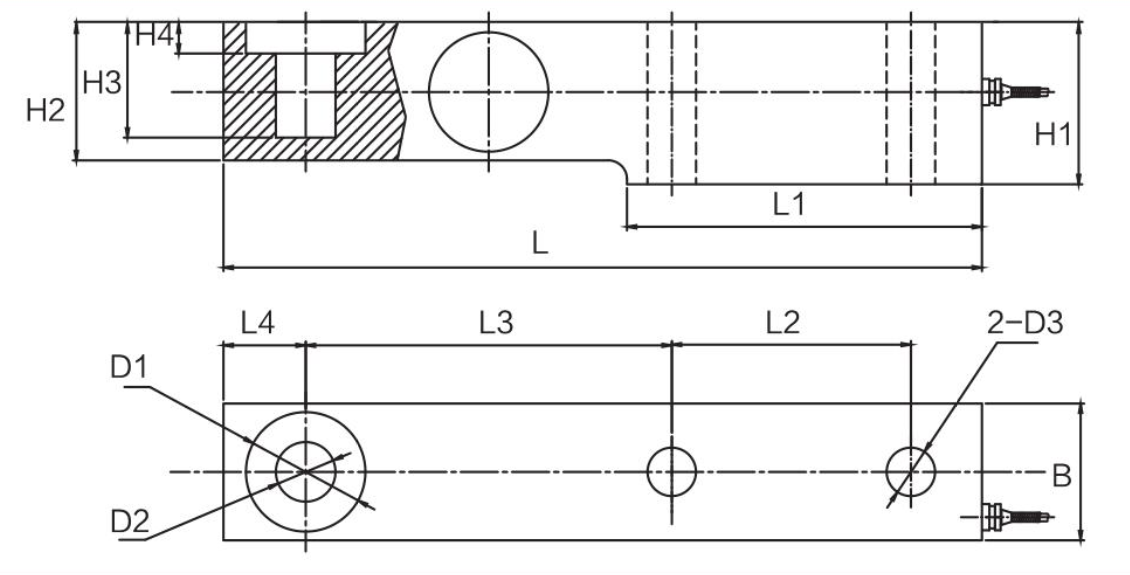

外形尺寸:


|
				 量程(kN)  |

				 量程  |


					  |

				 L  |

				 L1  |

				 L2  |

				 L3  |

				 L4  |

				 H1  |

				 H2/B  |

				 H3  |

				 H4  |

				 D1  |

				 D2  |

				 D3  |

|
				 3-30  |

				 0.3-3  |

				 mm  |

				 203  |

				 95  |

				 64  |

				 98  |

				 22  |

				 43  |

				 36.6  |

				 30.5  |

				 8  |

				 Φ32  |

				 Φ16  |

				 Φ13  |

|
				 50-80  |

				 5-8  |

				 mm  |

				 235  |

				 110  |

				 66  |

				 124  |

				 22  |

				 52  |

				 48  |

				 30  |

				 12  |

				 Φ38  |

				 Φ22  |

				 Φ21  |



技術參數:
|
				 技術參數  |


					  |


					  |


					  |

|
				 額定輸出  |

				 2.0mV/V±1%  |

				 零點平衡  |

				 ±1%F.S  |

|
				 綜合精度  |

				 0.03%F.S  |

				 輸入阻抗  |

				 380±5Ω  |

|
				 線性、滯后性  |

				 ±0.03%F.S  |

				 輸出阻抗  |

				 350±3Ω  |

|
				 重復性  |

				 ±0.03%F.S  |

				 絕緣電阻  |

				 ≥5000MΩ  |

|
				 蠕變  |

				 ±0.03%F.S/30min  |

				 允許工作電壓  |

				 5~15V/DC  |

|
				 零點溫度影響  |

				 ±0.03%/10℃  |

				 工作溫度范圍  |

				 -30℃~+70℃  |

|
				 輸出溫度影響  |

				 ±0.03%/10℃  |

				 安全過載  |

				 150%F.S  |

|
				 接線方式  |

				 激勵:+紅 -黑 信號:+綠 -白 屏蔽:黃  |
		||
